Ha nincs alapvető szakmai ismerete a villamosság területén, akkor az áramütés veszélye miatt mindenképp bízza ezt a feladatot villanyszerelőre!
Ha van kiépített kaputelefon rendszer:
A kiépített rendszer azt jelenti, hogy a keresztmetszet táblázatnak megfelelő keresztmetszetű két vezeték van a beltéri egység és a kaputábla között.
Elvégzendő teendők:
- Szerelje fel az ábrának megfelelően a kültéri kaputáblát a kerítésre, a két vezetéket jelölje meg (1 és 2) és vezesse be a vízmentes bevezető nyíláson és kösse be a megadott pontra 1 és 2.

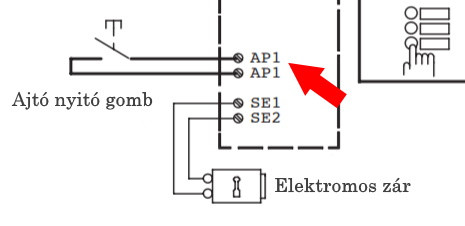

- Az elektromos zár két vezetékét az SE1 és SE2 pontra kell bekötni
- Ha szeretne egy kapunyitó gombot is kiépíteni, amivel kifelé könnyen tudja nyitni a kaput, azt az AP1 és AP1 ponttól a kapunyitó nyomógombig 2 vezetékkel kösse össze.
- Transzformátor elhelyezése:
- Ha már van kiépített két vezeték a régi transzformátortól a lakáskészülékig: akkor a régi transzformátort cserélje ki az új Urmet transzformátorra.
- Ha nincs: Akkor az elosztóban vagy egy kötődobozban helyezze el az új Urmet transzformátort és 2 x 0,5 mm vezetéket (csőben vagy kábelcsatornában) vezessen el a lakáskészülékig.
- Az ábrának megfelelően szerelje fel a lakáskészüléket

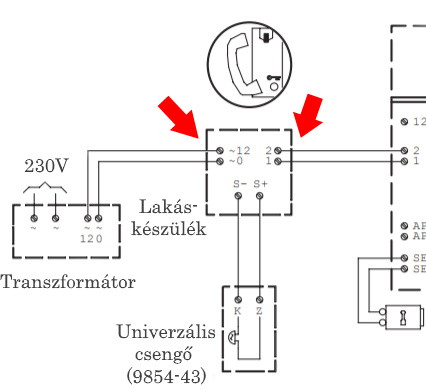

- A kaputáblától érkező két vezetéket és a transzformátortól érkező két vezetéke kösse be az ábrának megfelelően.

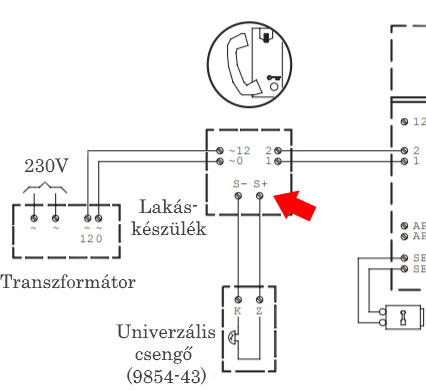

- Ha kiegészítő csengőt is szeretne, azt az S- és S+ pontra két vezeték segítségével az alábbi módon be tudja kötni a lakáskészülékbe.
- A kaputelefon használatra kész, ha jól dolgoztunk minden tökéletesen működik.
Ha nincs kiépített kaputelefon rendszer:
A fenti útmutató annyiban módosul, hogy a lakáskészülék és a kaputábla között el kell vezetni a távolságnak megfelelő keresztmetszetű vezetéket.
A vezetéket épületen belül falban védőcsőbe húzva vagy kábelcsatornában vezesse ki.
Kültéren használjon MT kábelt védőcsőben feszített huzalhoz rögzítve a kapu és az épület között, vagy földben védőcsőben az épület és a kerítés között.
Fontos! Sima fali vezetéket ne vezessen kültéren, mert nincs, ami megvédje az időjárási viszonyoktól, és így nagyon hamar tönkre fog menni.
Urmet Miro audió kaputábla összeszerelési útmutató:

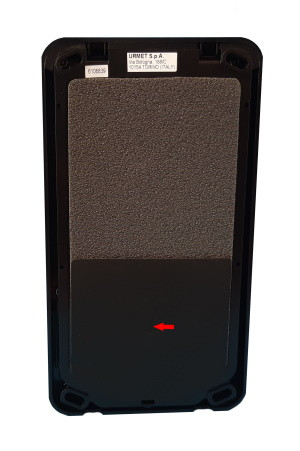

Lakáskészülék összeszerelési útmutató:
Urmet kétvezetékes audió kaputelefon bekötési rajz (1122-61; 1122-31):
